AutoCAD轉換 PDF圖解詳細教程
2016-4-15 9:54:27 點擊：
CAD的標準文件格式的DWG格式，當然有時候我們也會保存為DXF格式的，便于導入到其他設計軟件中使用，但是也有情況是我們要把DWG格式的轉換成PDF格式，特別是一些國外企業，

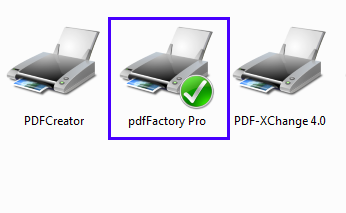

CAD是我們平時設計中常用的軟件，特別是建筑行業和機械行業使用最為廣泛。CAD的標準文件格式的DWG格式，當然有時候我們也會保存為DXF格式的，便于導入到其他設計軟件中使用，但是也有情況是我們要把DWG格式的轉換成PDF格式，特別是一些國外企業，好像比較認可PDF格式的文件，那么怎么把CAD文件轉成PDF格式呢，那么接下來看各種版本CAD怎么把DWG轉成PDF格式~對于AutoCAD2007之前的版本，我們需要借助其他軟件來達到轉換的目的。我們可以使用PDF虛擬打印機，基本上是ALL to PDF格式的。首先我們先安裝PDF factory，裝完以后在你的電腦的控制面板------打印機 里面就會有一個名稱為“PDF factory”的虛擬打印機出現，如果沒有正確安裝的話，請你檢查后臺打印機服務“Print Spooler”是否開啟。

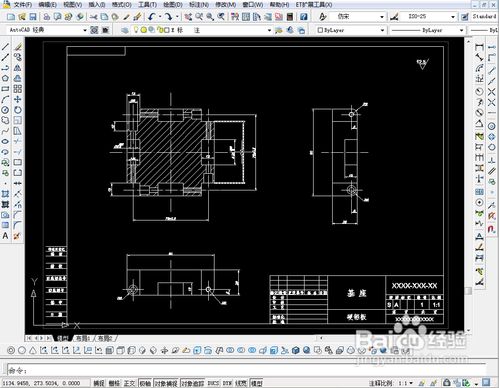

用AutoCAD打開一個DWG文件

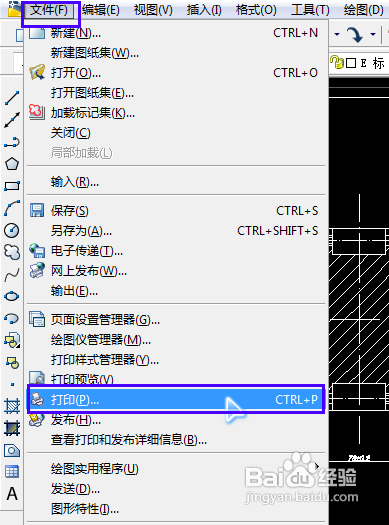

點擊菜單中的文件------打印

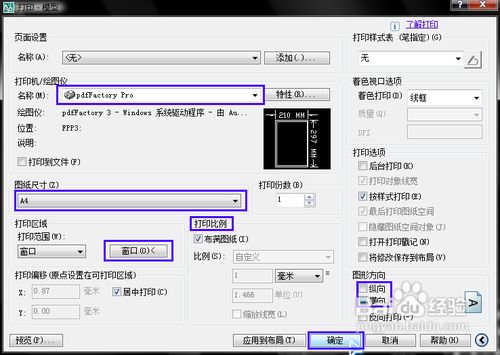

彈出打印界面，打印機一項選擇好我們安裝的PDF factory 打印機，然后根據你自己打印機圖紙的習慣設置好其他項目，點擊確定

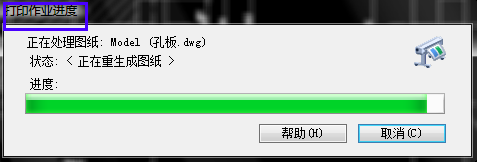

顯示打印機進度，圖紙內容比較少的速度會比較快，反之則速度比較慢一些

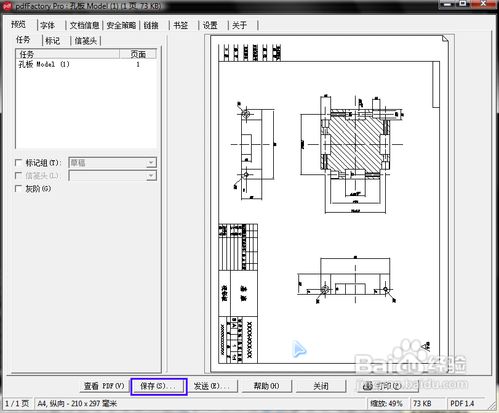

彈出PDF factory 界面，我們點擊保存

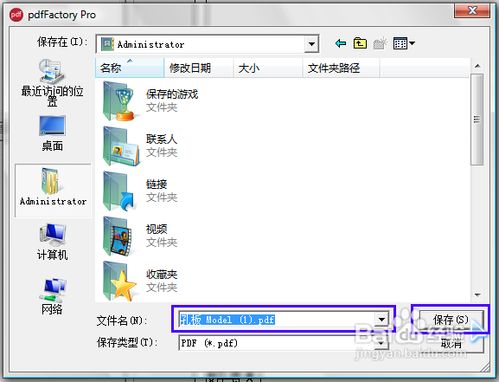

選擇保存的位置，命名好文件名稱，點擊保存即可

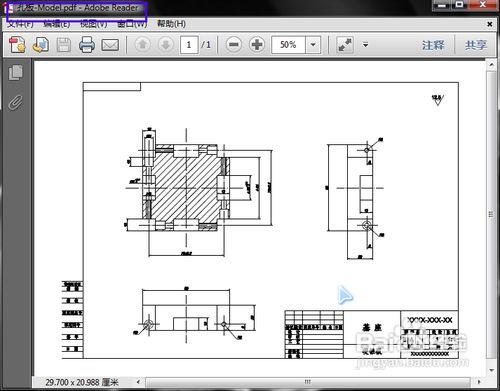

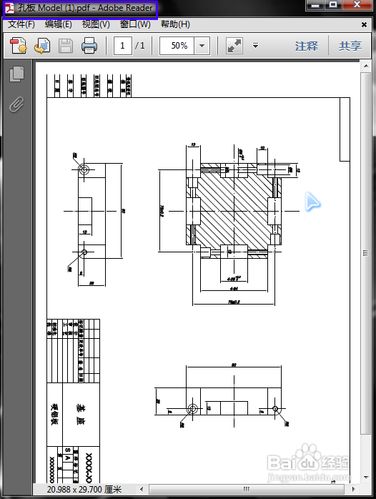

我們找到保存好的文件打開看一下轉換的效果效果還是不錯的，轉換成功。（豎向的我們可以在adobe reader中把視圖旋轉過來看）

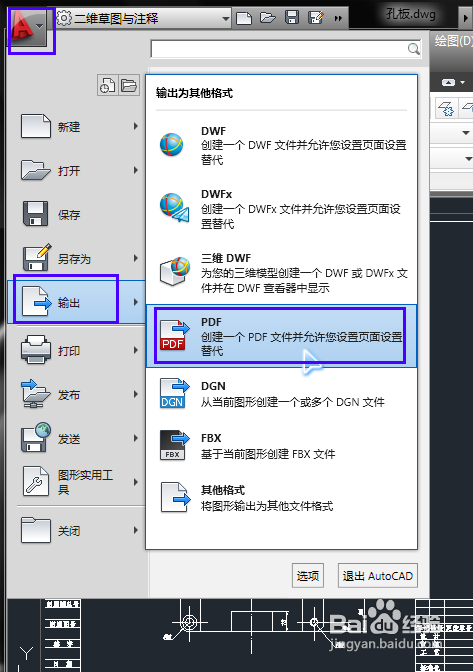

AutoCAD 2007后的版本 AutoCAD從2007開始的版本里面內置了PDF繪圖儀，轉換的話同樣是到打印里面

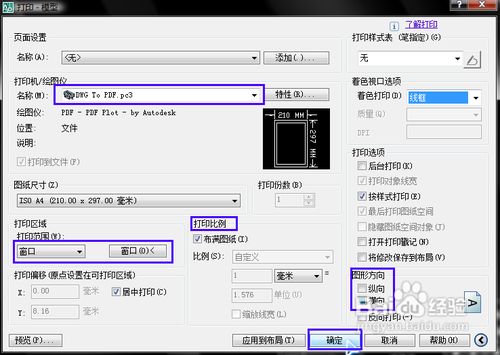

彈出打印界面后，打印機我們選擇內置的“DWG TO PDF.pc3” ,其他項根據你的需要設置，點擊確定

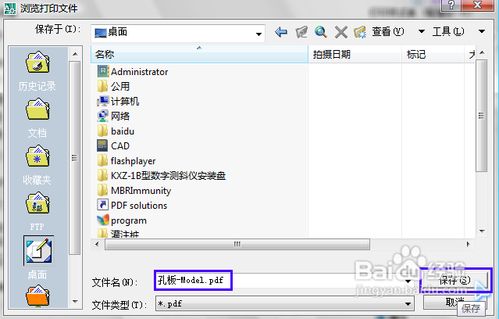

彈出文件保存對話框，命名好文件名稱，點擊保存

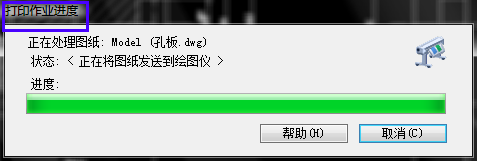

彈出打印機進度條

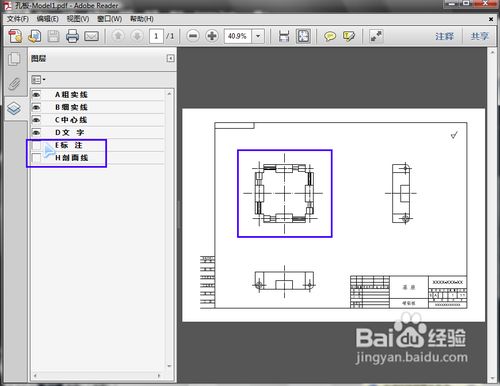

打印完畢后我們用adobe reader打開文件看一下轉換效果我們把視圖旋轉了過來，效果還是很好的。有了內置的PDF繪圖儀以后轉換更加方便了。
這里我強烈推薦用這個方法轉換~~~
注意事項
CAD文件轉換成PDF格式的軟件還是不少的，比如AutoCAD DWG to PDF converter也是很不錯的選擇，感興趣的朋友自己下載軟件嘗試一下。
